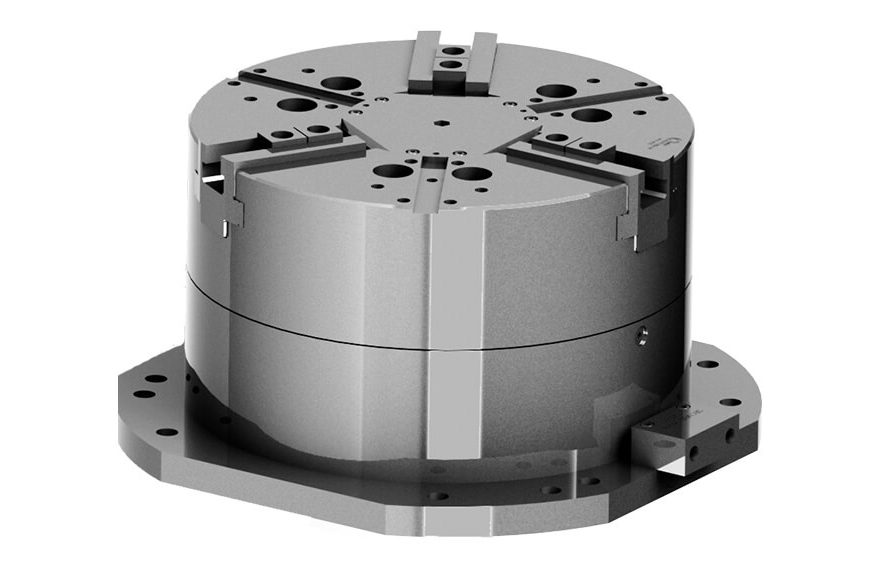

Application
Serrage de pièces de taille importante sur centre d’usinage à broche verticale ou
horizontale.
Caractéristiques techniques
• Cylindre pneumatique standard pouvant être équipé avec différents types de
mandrins:
– 2, 3 ou 4 mors en fonction du mandrin et de sa taille
– Etanche ou standard avec fixation des mors à denture ou tenon rainure
– Course des mors normale ou longue en fonction du mandrin et de sa taille
• Pression pneumatique permanente requise pour le serrage.
• Clapets de sécurité type SAB en option pour maintenir la pression pendant le transfert
de la palette.
Remarque: l’unité complète de serrage comprend le cylindre statique pneumatique,
un mandrin standard avec éventuellement un kit de connection (pour mandrin AP et
APL uniquement).
Pour les caractéristiques des mandrins, voir la page du catalogue du modèle concerné.
