■ sans passage ■ avec fixation des mors tenons croisés

5 décembre 2016

Application
• grande polyvalence sur les tours verticaux pour le serrage de pièces rondes, ellip
tiques, irrégulières, carrés et rectangulaires, concentrique sur 2 axes
• Serrage inter ou exter
Caractéristiques techniques

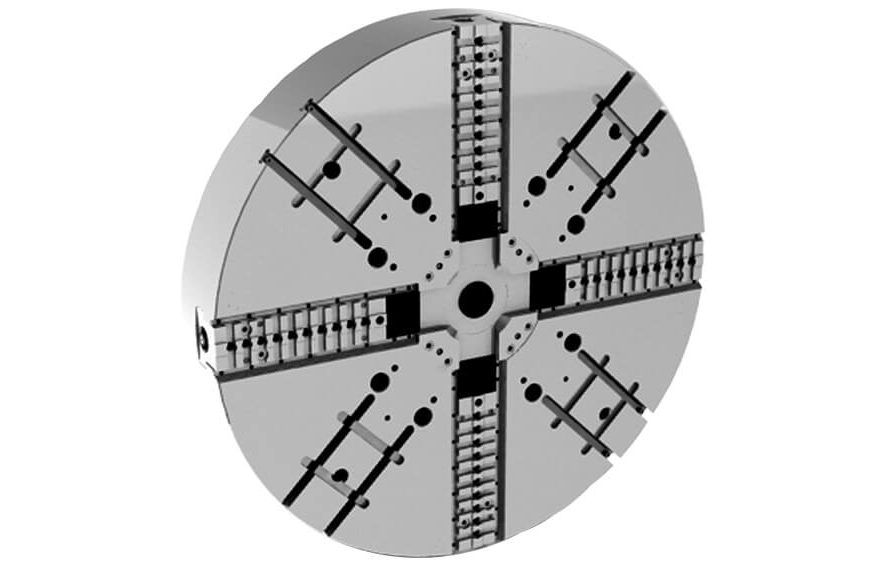

• Mandrin à mors autocentrants 2+2 avec 2 mouvements indépendants (double noix
de commande à rampes inclinées)
• mors No. 1 + 3 (mors de serrage): asservissement hydraulique
• mors No. 2 + 4 (mors de centrage): asservissement hydraulique
• piéces internes cémentés trempés pour une meilleure précision et une durée de vie
plus longue
• avec réglage manuel axial pour le centrage des pièces
• protection des guidages du mandrin avec une étanchéïté les long des porte-mors
• possibilité d’utiliser des boîtes à mors pour un serrage manuel à fixer sur les rainures
en T entre les porte-mors
